Funcionamiento
En bornes de Equipo (consumo) es una Fuente de Tensión constante con niveles bajos de ripple y perturbaciones, para la correcta alimentación del equipo con o sin batería.
En bornes de Batería es una Fuente de Corriente constante de 2 estados, carga de fondo y carga lenta que conmutan automáticamente según Normas DIN 41772.
Ambos bornes funcionalmente independientes, internamente están interconectados por un sensado que asegura en caso de falta de alimentación de red, la transferencia automática a la alimentación de emergencia por baterías, sin discontinuidad alguna en el servicio. Una vez restituída la carga TODO CONSUMO PROVIENE DE LA FUENTE dejando las baterías con su plena capacidad para actuar en las mejores condiciones cuando se suspende el servicio de red.
Protecciones: límite de corriente foldback (corriente de cortocircuito nula) contra sobrecargas.
Contra inversión de polaridad de batería llave termomagnética y diodo inverso.
TRANSFORMADOR DE DISEÑO ANTIRAYO natural resistencia a las sobretensiones de red.

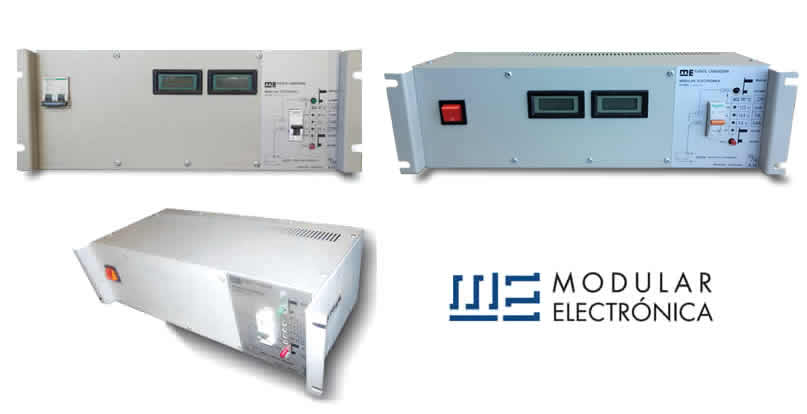

Mando, Señalización y Conexionado:
- Interlock con ficha macho iram y fusible para Alimentación de 220 VCA 50/60Hz
- Interruptor Luminoso o termomagnética: Encendido de la Fuente
- Botón Verde: Automático (Adentro) / Manual (Afuera)
- Botón Rojo: Flote (Afuera) / Ecualización (Adentro).
- Led Verde: indica Flote en Modo Automático.
- Led Amarillo: indica Carga Lenta.
- Led Rojo: indica Carga a Fondo.
- Led Bicolor Transparente: Verde indica Flote y Rojo Ecualización.
- Interruptor Termomagnético de Protección de Salida a Batería.
- Borne Positivo Salida Equipo: Color Rojo.
- Borne Positivo Salida Batería: Color Rojo.
- Borne Negativo Común Salida Equipo y Batería: Color Negro.
- Alarma por falta de red, contactos (N/A N/C)
- Alarma por batería baja, contactos (N/A N/C)
- Modulo desconector del consumo por baja batería
- Voltímetro y amperímetro digital
